Откатные двери DoorHan-Москва для холодильных и морозильных камер.

Основные преимущества откатной двери серии IDS для охлаждаемых помещений: минимальное время монтажа, ремонтопригодность, широкий диапазон рабочих температур, минимальные теплопотери.

Энергоэффективность конструкции двери достигается за счет применения современных материалов заполнения дверного полотна.

Надежность конструкции откатной двери Дорхан подтверждена рядом циклических испытаний, а также многолетним опытом эксплуатации в Москве.

Рассчитать цену

Дверь откатная для охлаждаемых помещений серии ids,

Таблица размеров

Цвета

Комплектация

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема, мм

800–3 000

Высота проема, мм

1 800–5 000

Толщина изоляции, мм

80 или 120

Притолока, мм

От 240

Пристенки, мм

Ширина светового проема + 350 (на стороне отката),
115 (на противоположной откату стороне)

RAL 9003 белый (полотно)

RAL 9006 серебристый (окантовка полотна)

Базовая

Дополнительная

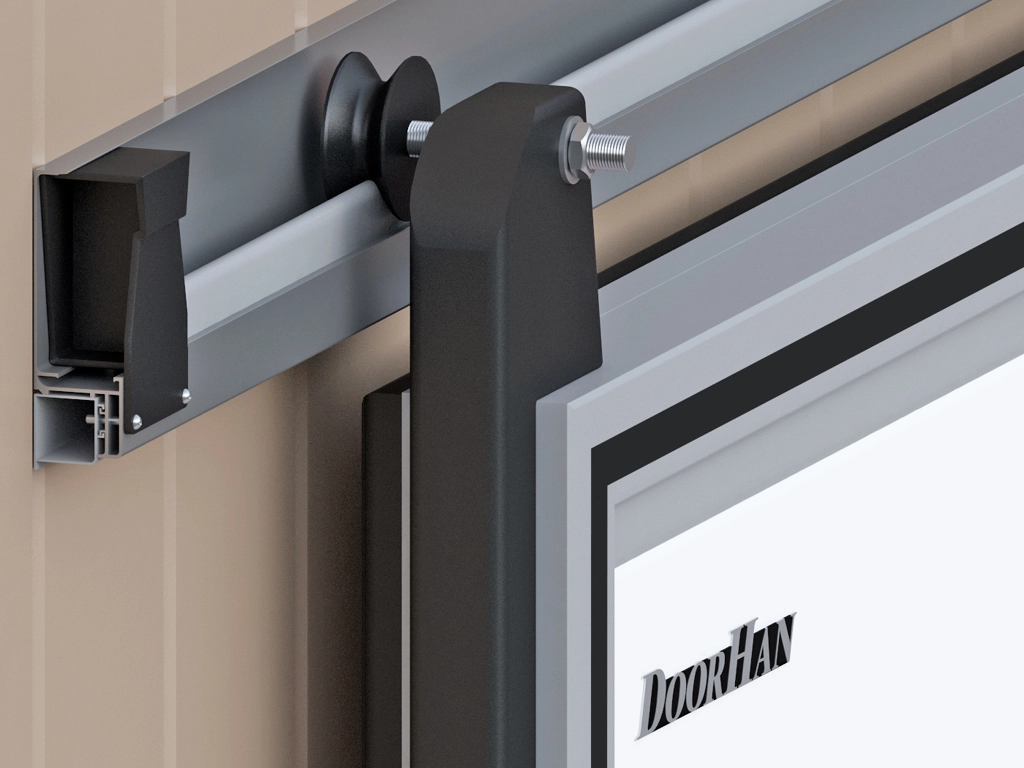

Алюминиевая откатная система.

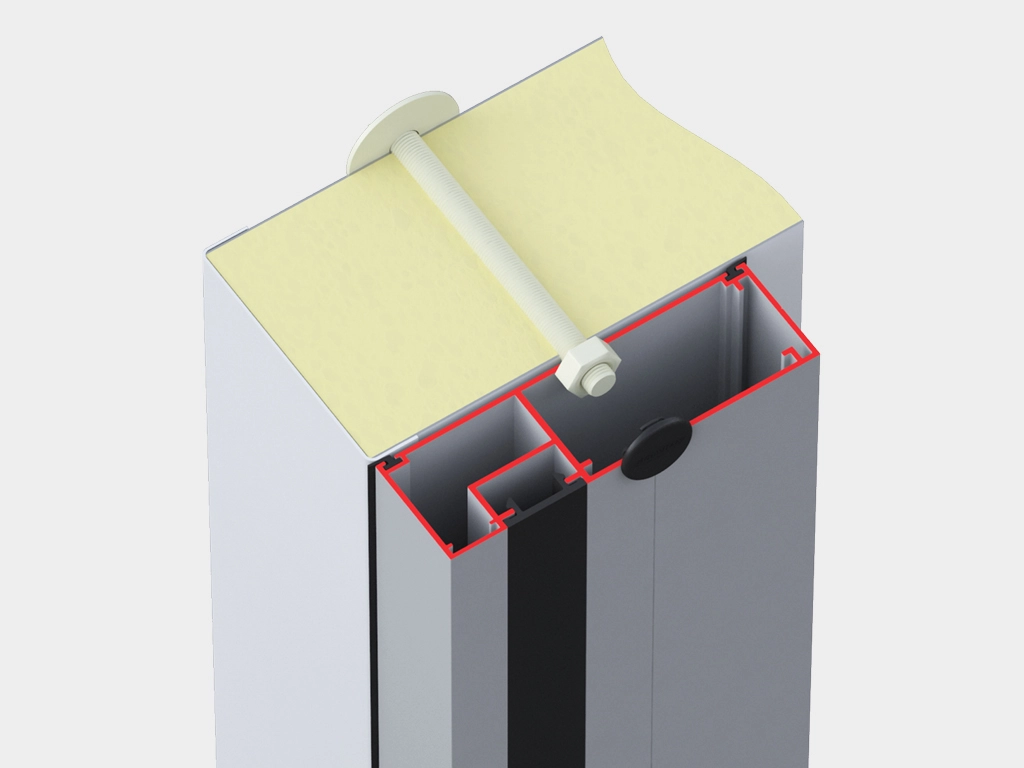

Алюминиевая рама с кабель-каналом для установки ПЭНа.

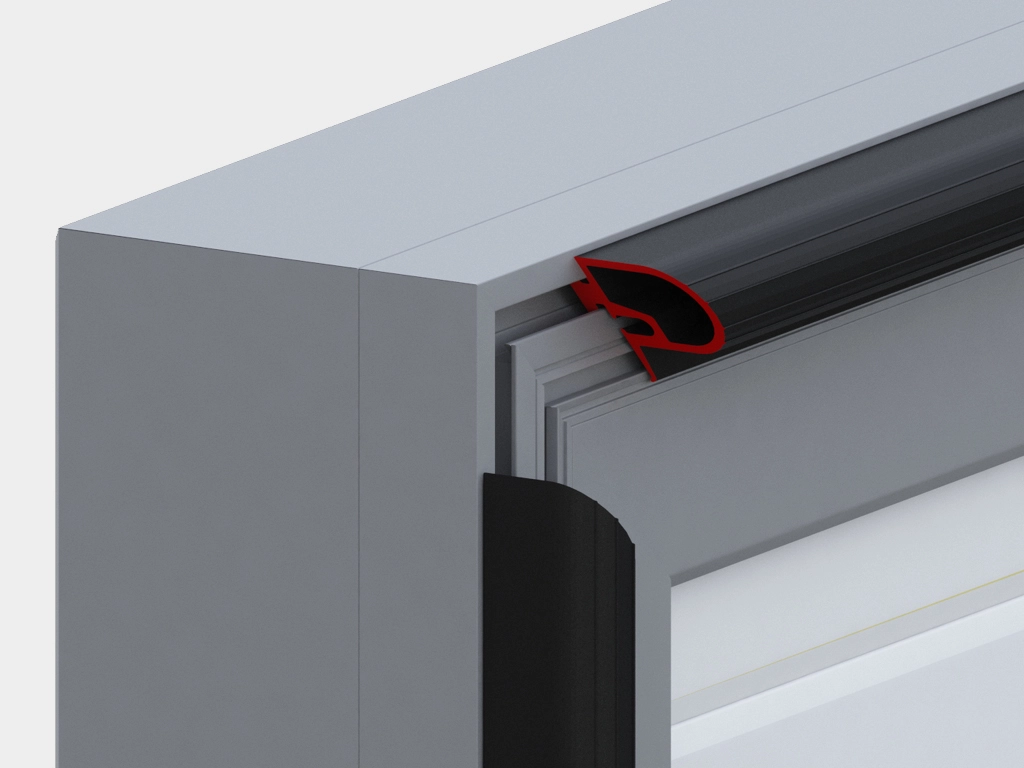

Уплотнитель периметра полотна двери.

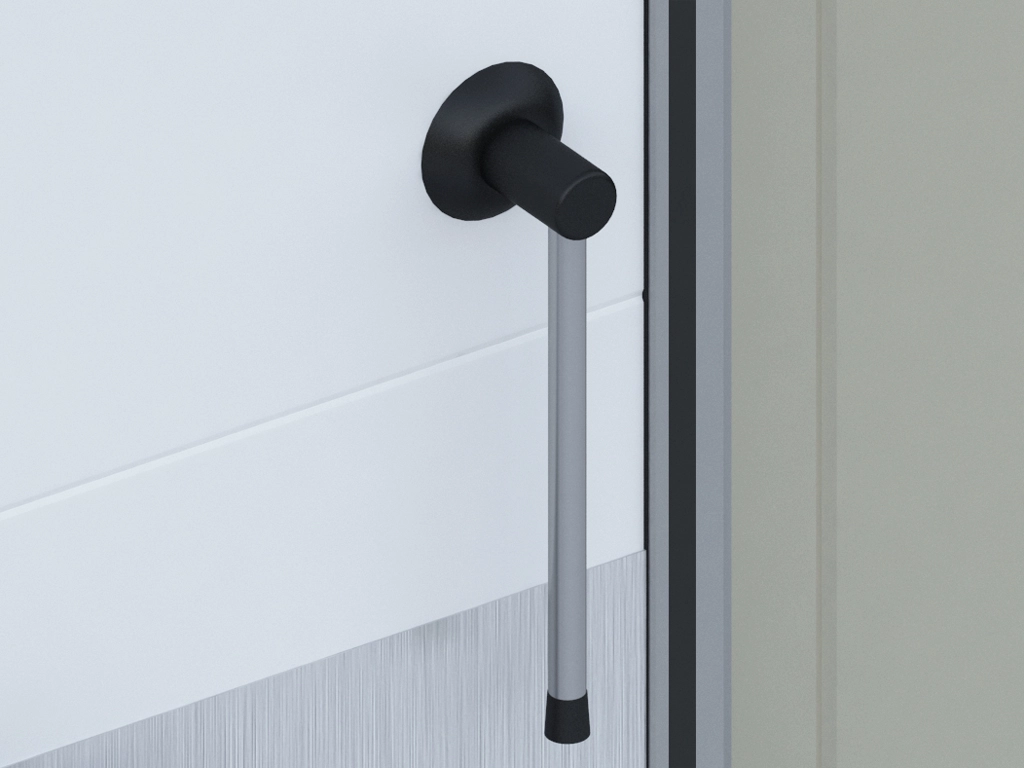

Рычажная ручка для дверей шириной от 1 600 мм.

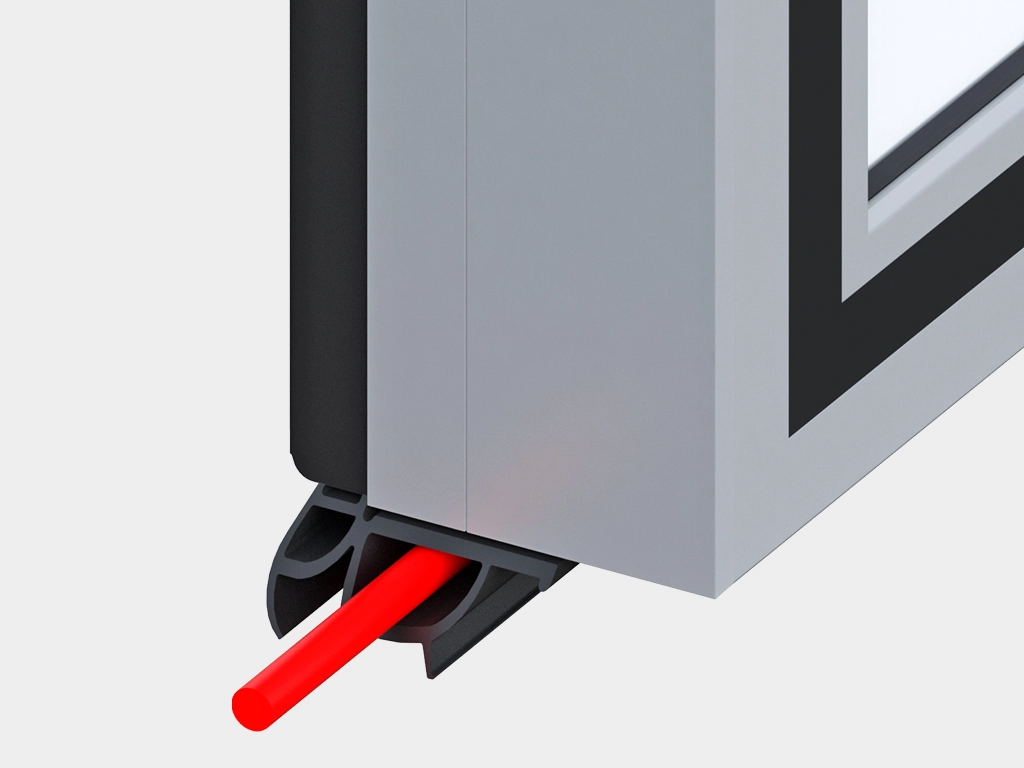

Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.

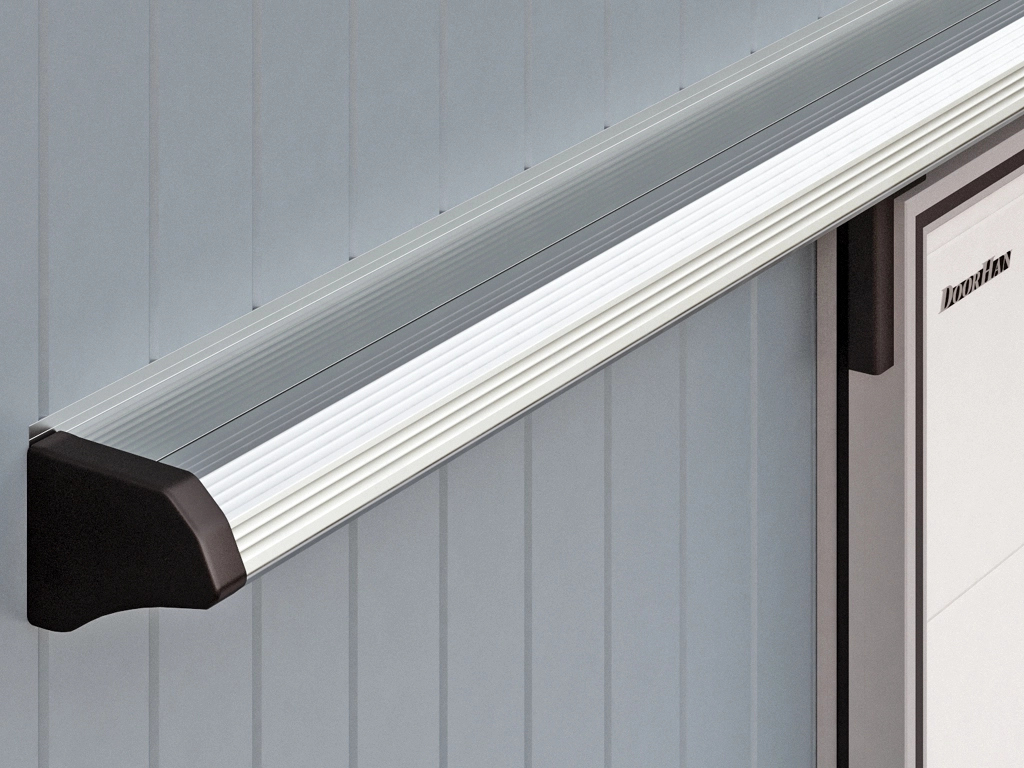

Защитный декоративный короб.

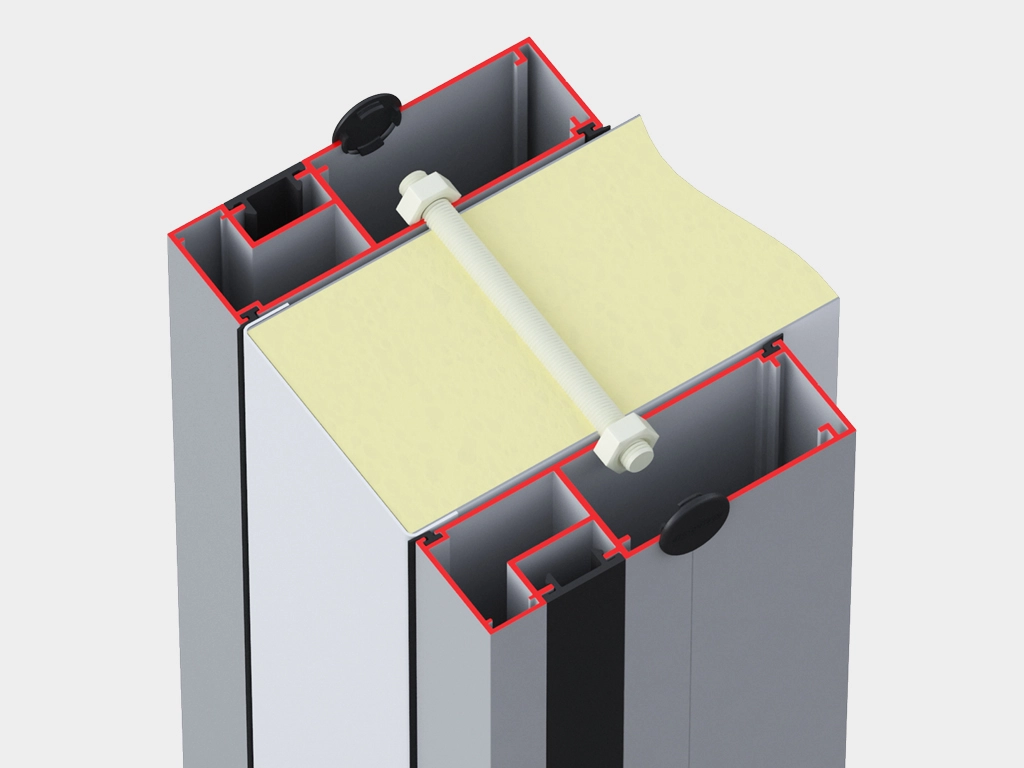

Внутренняя алюминиевая рама для обеспечения жесткости проема.

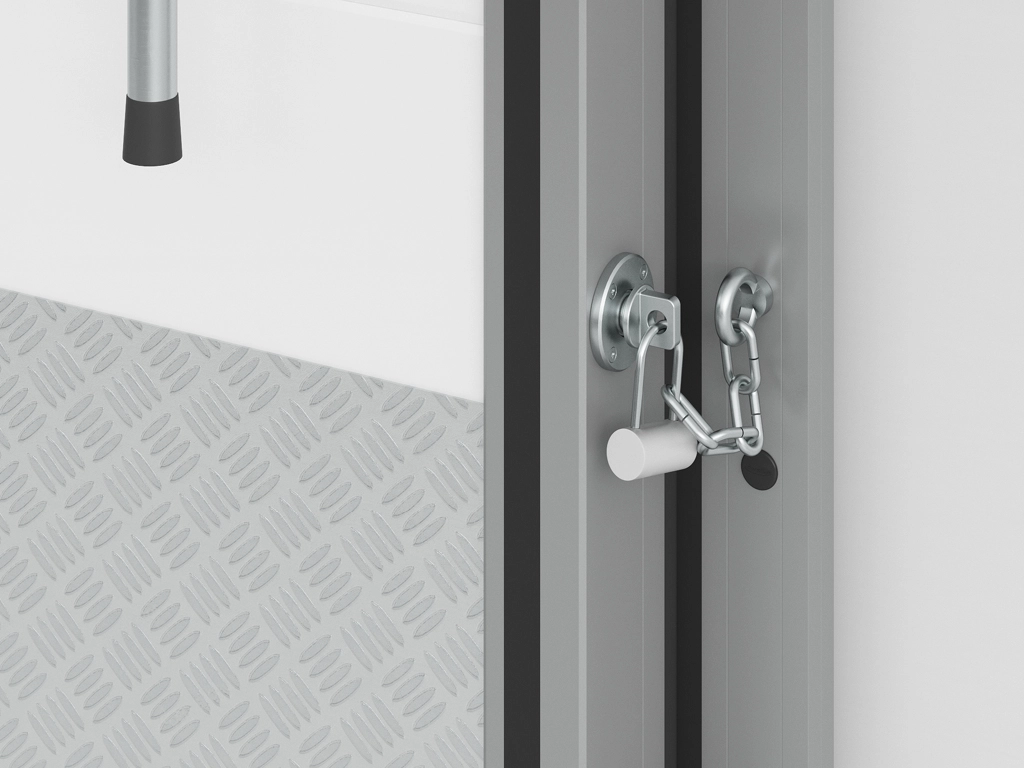

Система запирания под навесной замок.

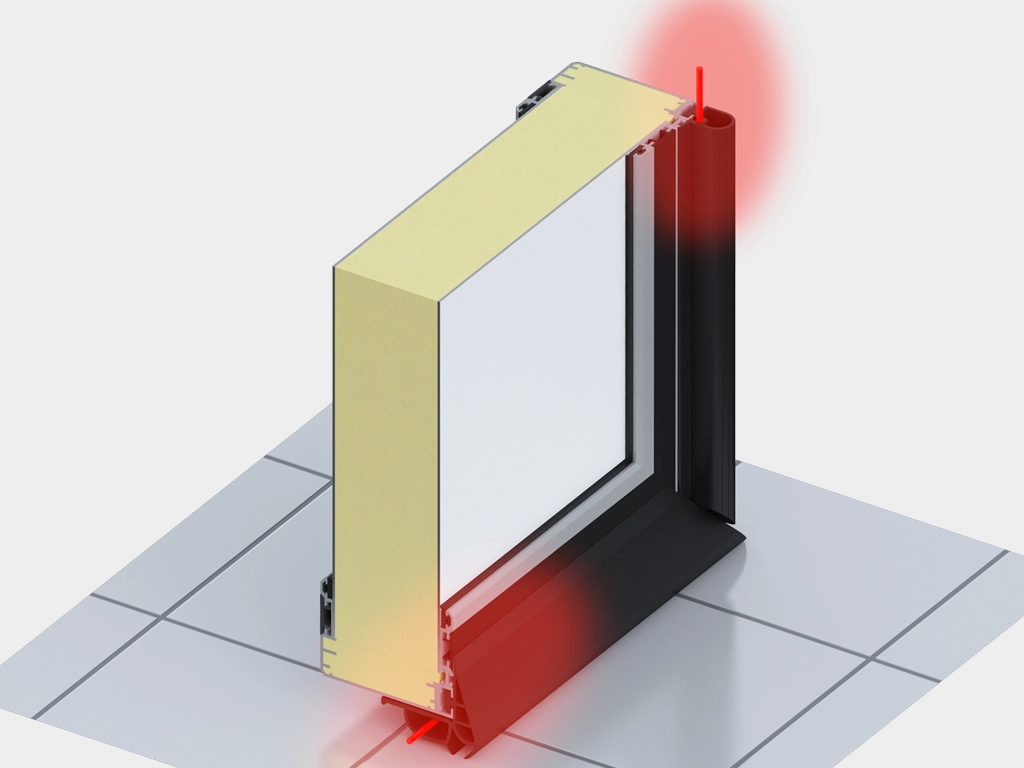

Обогрев полотна двери.

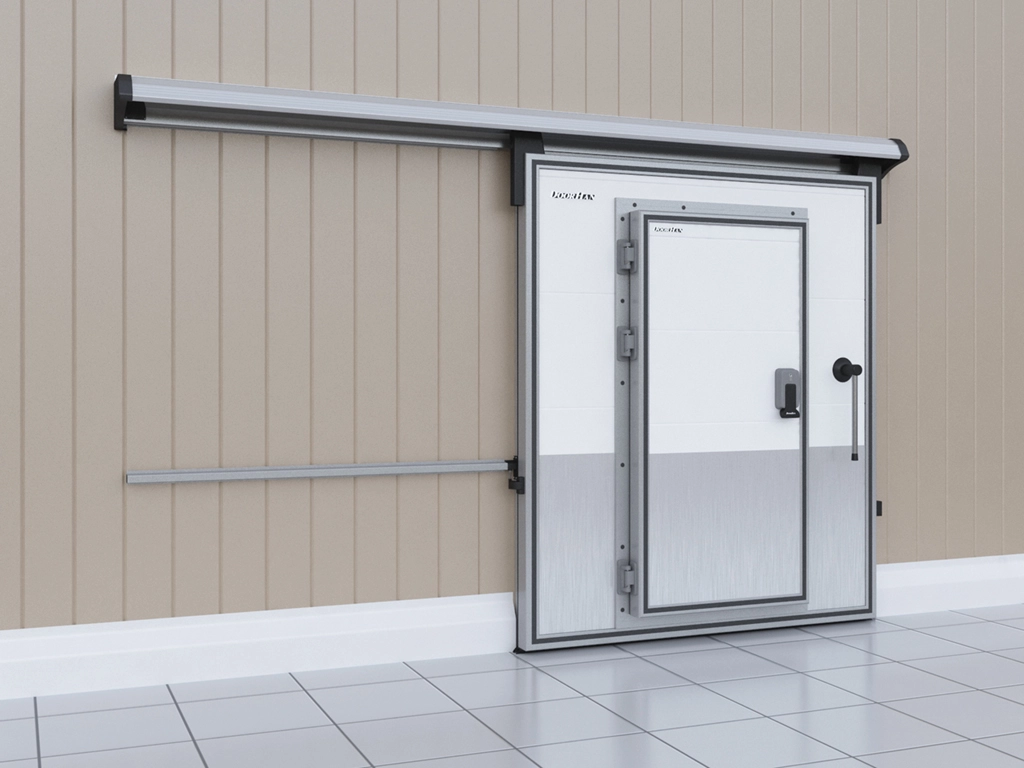

Врезная калитка 800 × 2 000 мм.

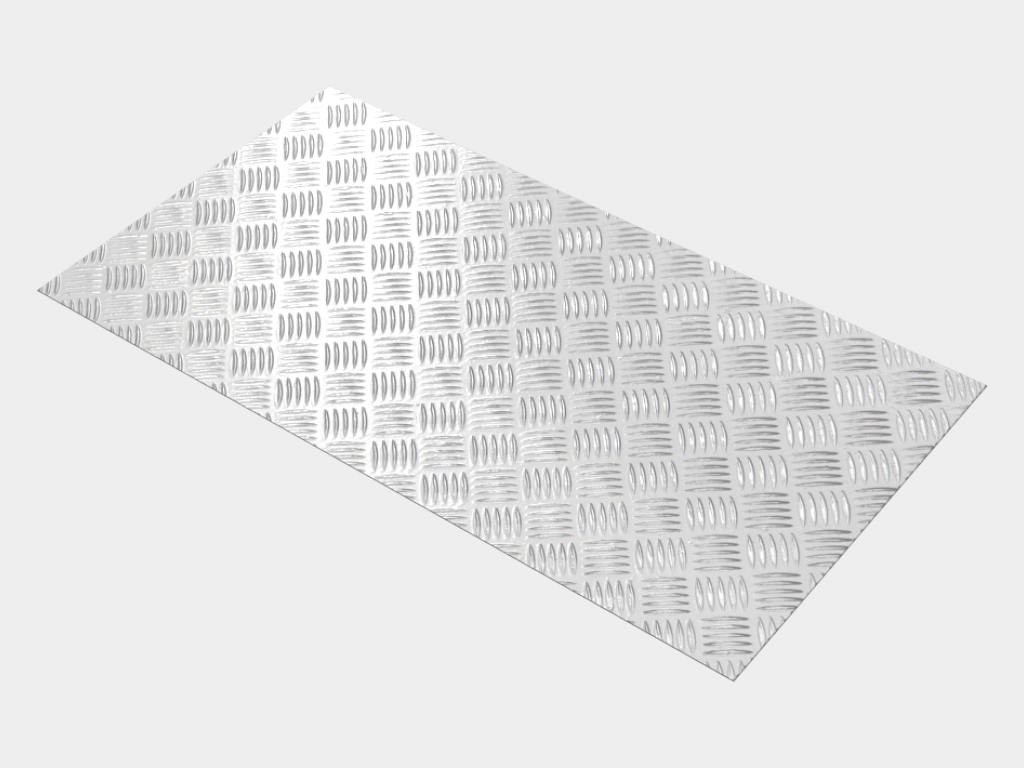

Защитные бамперы из рифленого алюминия.

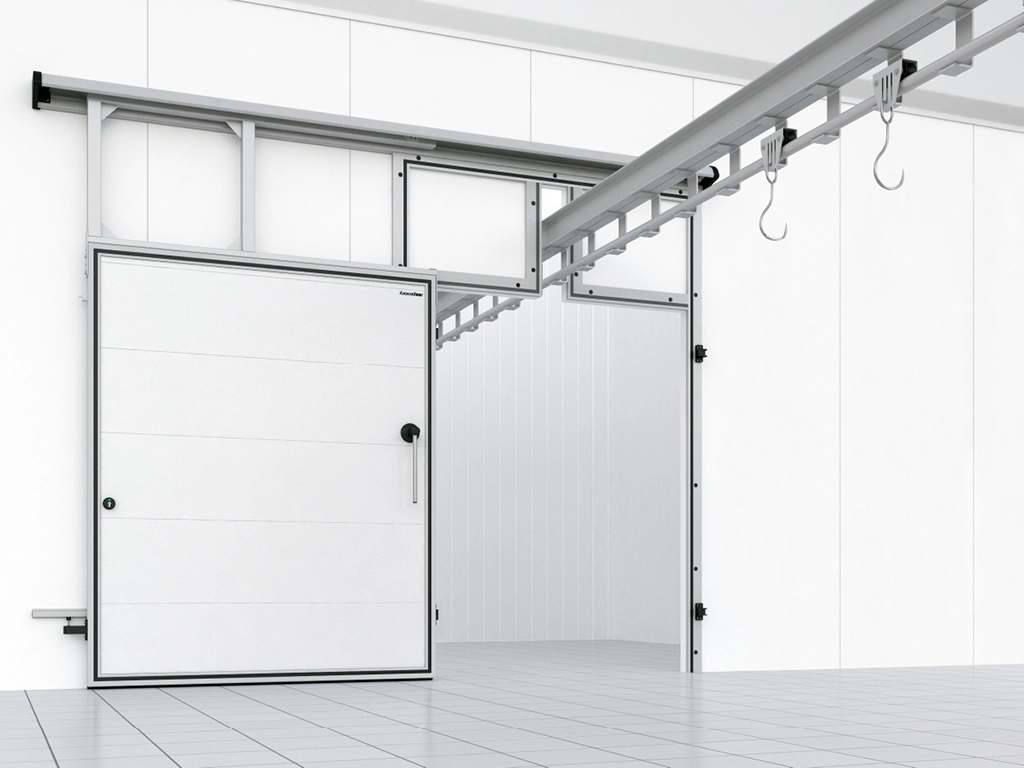

Система под монорельсовый путь.

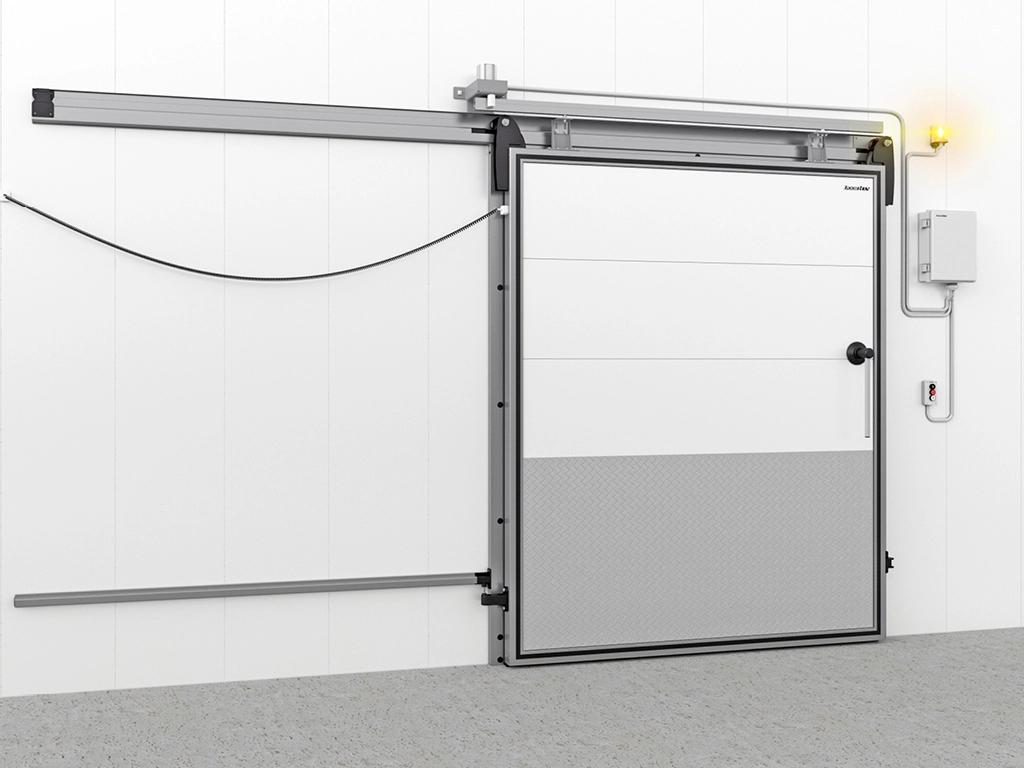

Система автоматизации откатной двери.

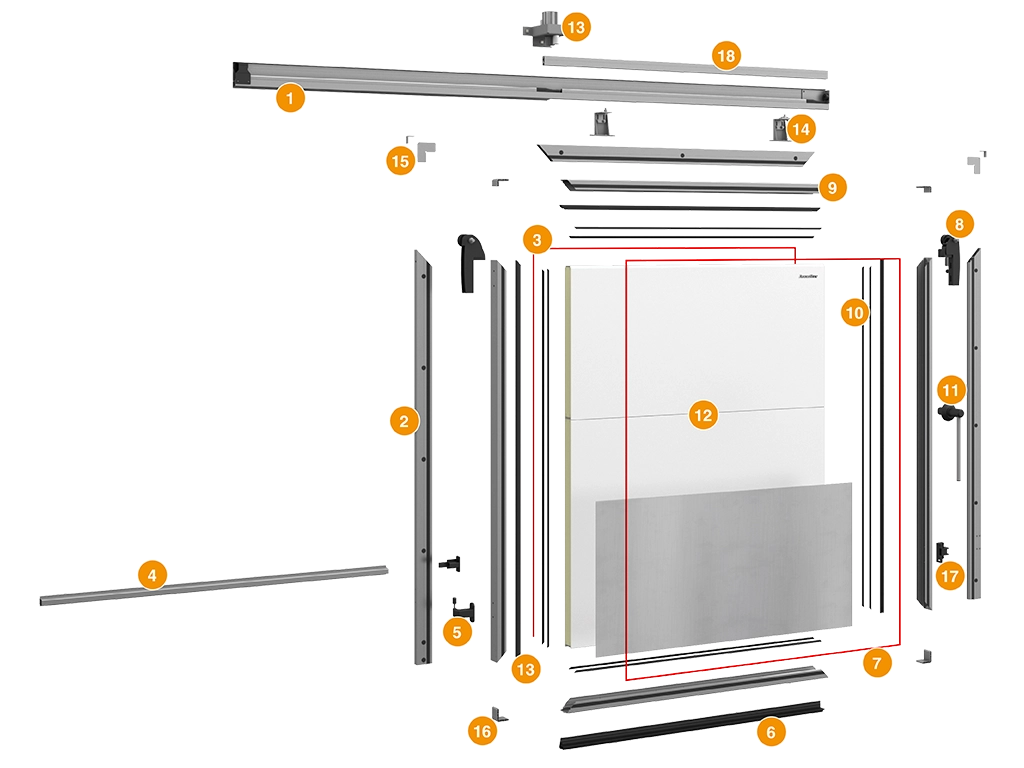

Откатная система представлена верхней направляющей рельсой с роликовым механизмом
Алюминиевая рама с кабель-каналом для установки ПЭН обогрева
Обогрев периметра рамы низкотемпературных дверей
Откатная система, представленная нижней направляющей рельсой
Нижний прижим
Нижний уплотнитель
Обогрев периметра полотна двери (опция)
Роликовый механизм с кронштейном подвеса полотна
Алюминиевый каркас полотна двери
Уплотнитель периметра полотна двери
Рычажная ручка для дверей шириной от 1 600 мм. Накладная ручка для дверей шириной менее 1 600 мм
Полотно двери
Обогрев нижней кромки полотна дверей

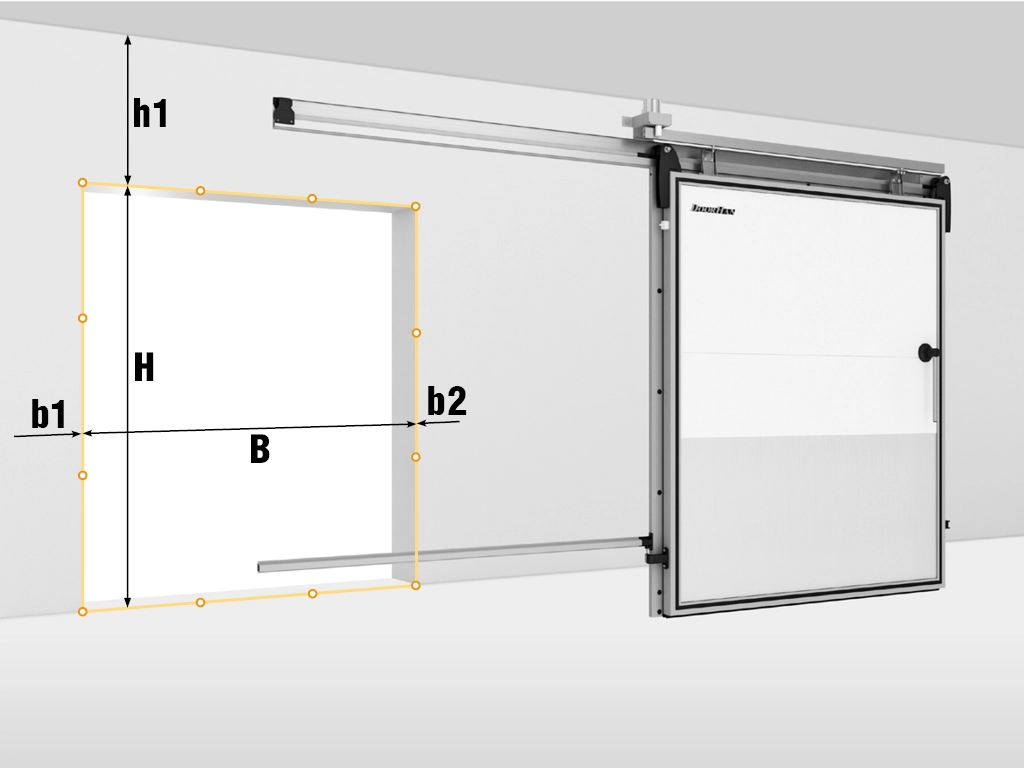

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.

PDF

Инструкция по монтажу Дверь откатная для охлаждаемых помещений серии ids

PDF

Инструкция по монтажу Дверь откатная для охлаждаемых помещений серии ids

PDF

Инструкция по монтажу Дверь откатная для охлаждаемых помещений серии ids

PDF

Инструкция по монтажу Дверь откатная для охлаждаемых помещений серии ids

Таблица размеров

Наименование

Значение

Ширина проема, мм

800–3 000

Высота проема, мм

1 800–5 000

Толщина изоляции, мм

80 или 120

Притолока, мм

От 240

Пристенки, мм

Ширина светового проема + 350 (на стороне отката),
115 (на противоположной откату стороне)

Цвета

RAL 9003 белый (полотно)

RAL 9006 серебристый (окантовка полотна)

Комплектация

Алюминиевая откатная система.

Алюминиевая рама с кабель-каналом для установки ПЭНа.

Уплотнитель периметра полотна двери.

Рычажная ручка для дверей шириной от 1 600 мм.

Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.

Защитный декоративный короб.

Внутренняя алюминиевая рама для обеспечения жесткости проема.

Система запирания под навесной замок.

Обогрев полотна двери.

Врезная калитка 800 × 2 000 мм.

Защитные бамперы из рифленого алюминия.

Система под монорельсовый путь.

Система автоматизации откатной двери.

Конструкция

Откатная система представлена верхней направляющей рельсой с роликовым механизмом
Алюминиевая рама с кабель-каналом для установки ПЭН обогрева
Обогрев периметра рамы низкотемпературных дверей
Откатная система, представленная нижней направляющей рельсой
Нижний прижим
Нижний уплотнитель
Обогрев периметра полотна двери (опция)
Роликовый механизм с кронштейном подвеса полотна
Алюминиевый каркас полотна двери
Уплотнитель периметра полотна двери
Рычажная ручка для дверей шириной от 1 600 мм. Накладная ручка для дверей шириной менее 1 600 мм
Полотно двери
Обогрев нижней кромки полотна дверей

Подготовка объекта

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.

Монтаж

PDF

Инструкция по монтажу Дверь откатная для охлаждаемых помещений серии ids

PDF

Инструкция по монтажу Дверь откатная для охлаждаемых помещений серии ids

PDF

Инструкция по монтажу Дверь откатная для охлаждаемых помещений серии ids

PDF

Инструкция по монтажу Дверь откатная для охлаждаемых помещений серии ids

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
